Information om produktet "MV-F173-801-4 - 0,55 kW - 2 til 24 o/min tandhjulsgear + Alpha FC-motor"

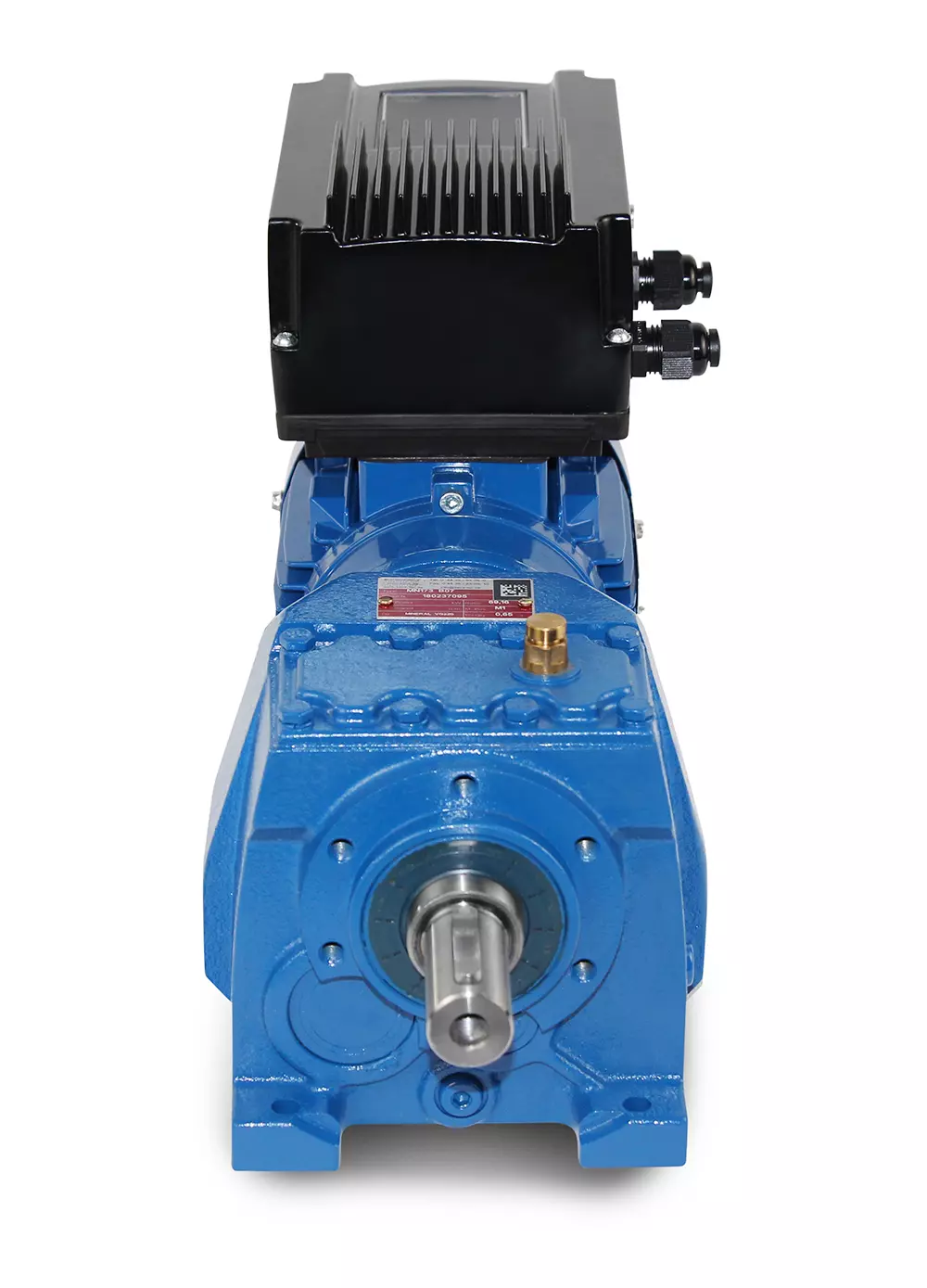

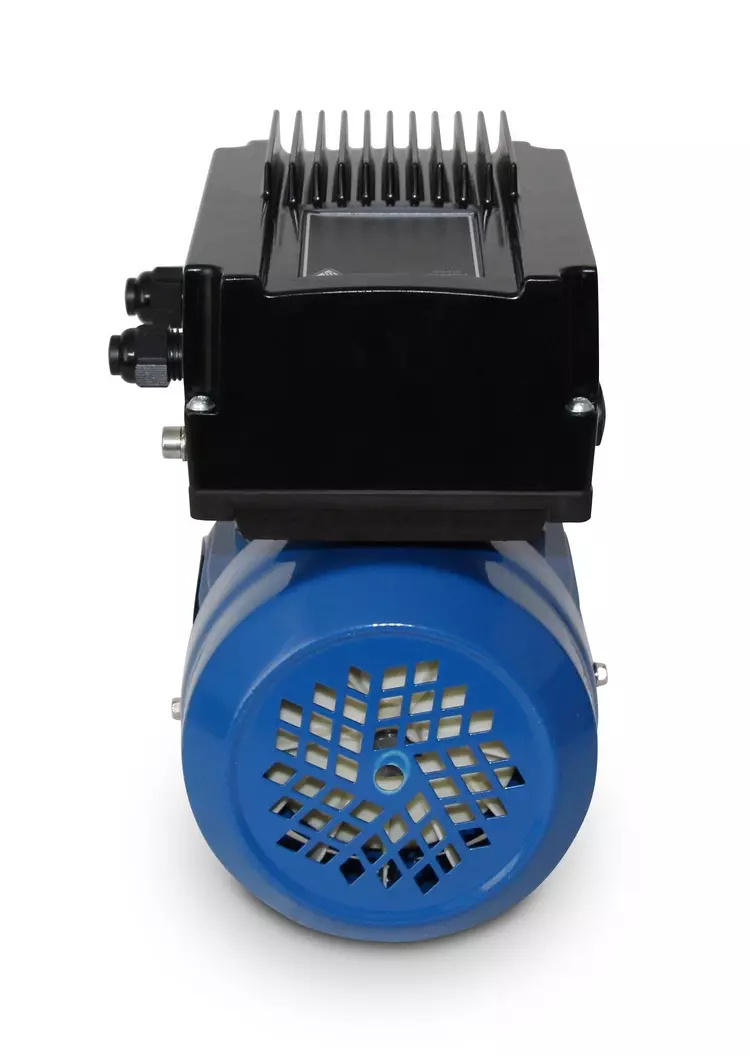

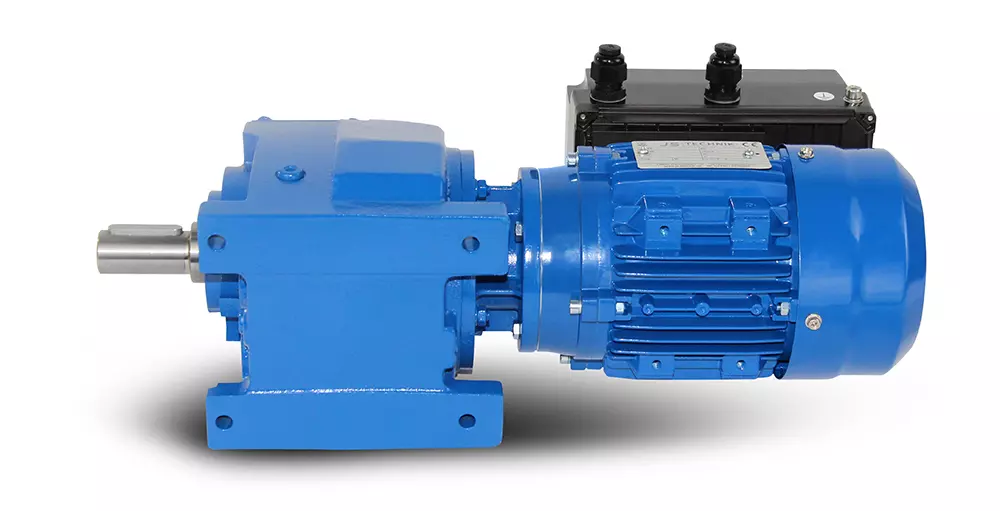

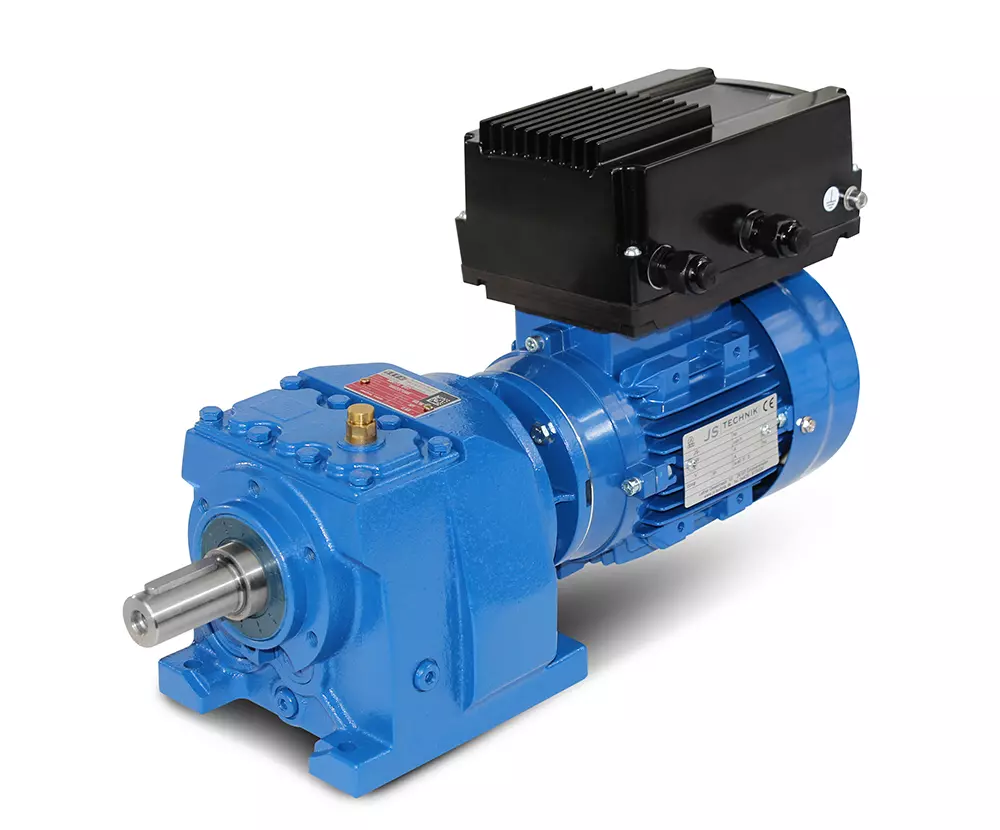

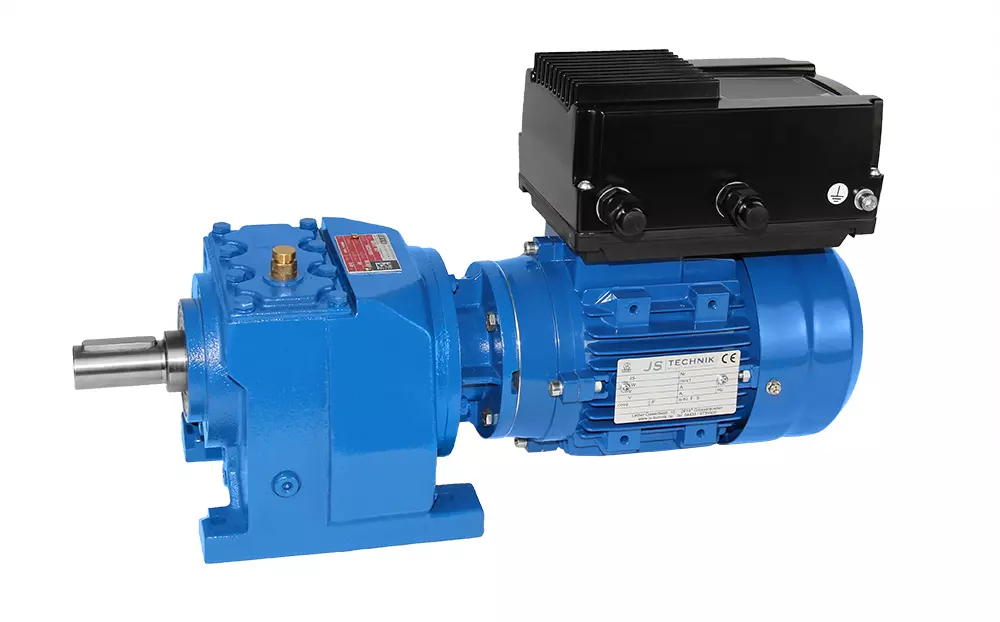

Tandhjulsgearmotor med integreret frekvensomformer EASYdrive Alpha
Effekt=0,55 kW, hastighed=2 til 24 o/min, udvekslingsforhold (i)=69,16, drejningsmoment (M²)=243 Nm, servicefaktor (fs)=0,8.
Design=B3 (B35 mod merpris), aksel=25x50 mm, vægt=26,1 kg, farve=RAL5010,
temperaturføler=3 x PTC-termistorer, driftstilstand=S1- 100% ED.
Vælg venligst den ønskede installationsposition ved bestilling!
Frekvensomformer
Effekt=0,55 kW, størrelse=alpha, indgangsspænding=1 x 230V +10% (enfaset), indgangsfrekvens=50/60 Hz,
udgangsfrekvens=0- 400 Hz, EMC-filter=C2, beskyttelsesklasse=IP65, mål=187mm x 126mm x 80mm,
netstrøm (indgang)=5,8 A. Ideelt reguleringsområde=5- 60 Hz, med konstant nominelt drejningsmoment, under 30 Hz
kræves en ekstern ventilator til køling.
Produktinformation
Frekvensomformeren giver mulighed for at blive "buskompatibel" ved hjælp af feltbusmoduler.
Med Modbus (allerede inkluderet) og CANopen tilbyder EASYdrive alpha kompatibilitet med styringsmiljøer
. Den ønskede valgfri styringsvariant skal specificeres ved bestilling.
EASYdrive alpha-drevkontrollerne er CE-, UL- og CSA-certificerede. EASYdrive alpha overholder EMC-klasse C2 (for enfaset netforsyning) uden eksterne
filterforanstaltninger.
! Muligt valg af variant !
Produktvalg
Når du vælger frekvensomformer, skal du være opmærksom på, at der findes 2 varianter. Den første er standardversionen af enheden
, og den anden er enheden med et membrantastatur. Begge versioner har et indbygget potentiometer på siden
.
Den her viste "standardversion af frekvensomformeren" er fuldt anvendelig.
kræver dog et tilsvarende kontrolpanel til styring.
Til dette formål skal et af følgende ekstraudstyr bestilles:
- Ekstern betjenings-/programmeringsenhed (MMI med kabel og stik)
- Interfacekabel til pc-programmering
- Bluetooth-adapter
Varianten "frekvensomformer med folietastatur" giver mulighed for at styre frekvensomformeren direkte,
som f.eks. start/stop, venstre/højre-kørsel osv.
En af følgende optioner skal også bestilles til parametrering:
- Ekstern betjenings-/programmeringsenhed (MMI med kabel og stik)
- Interfacekabel til pc-programmering
- Bluetooth-adapter
Vigtige bemærkninger
Dette drev er et specialfremstillet produkt. Annullering eller tilbagetrækning fra købet er udelukket!
Alle produktbilleder er uforpligtende eksempler! Der tages forbehold for tekniske ændringer.
